刘干
摘要
随着自动驾驶与车路协同（V2X）技术的快速演进，传统物理形态、互为孤立的交通标志与标线（I0至I5级）已难以满足“人-车-路-云”协同系统的高维信息交互需求。数字化交通标志标线作为交通基础设施网联化的核心载体，通过将地理信息、交通规则与环境状态转化为机器可读的结构化数字信息，正在向“空间融合、信息共享、同模态协同应用”的下一代智能路侧体系演进。本文在传统数字化路侧技术的基础上，引入“智能网联三级交通信号诱导控制”的先进架构，深入探讨了数字化标线与标志在路段路径诱导、动态车道功能管理、自适应信号控制中的同模态空间关联与控制耦合机制。文章系统分析了系统架构、技术指标及动静态信息冲突等关键瓶颈，并展望了其作为基础设施级支撑全栈自动驾驶的未来图景。
1. 研究背景：从物理媒介向数字化网联设施的范式转变
1.1 车联网与智慧交通阶段的驱动力
车联网（V2X）通过将人、车、路、云等交通参与要素有机联结，在信息获取、感知融合与协同控制等层面实现了质的飞跃。其核心宏观目标在于大幅提升交通效率、降低交通事故率、减少碳排放。
在技术路径上，全球车联网正经历三大发展阶段：
* 车载信息阶段（1996—2015年）：依托2G/3G/4G网络，具备基本的联网功能，以信息娱乐和导航应用为主；
* 智能网联阶段（2016—今）：C-V2X与5G NR-V2X技术双轨并行，自动驾驶辅助（ADAS）与初步的车路协同交互开始落地；
* 智慧交通阶段（未来）：迈入全面车路协同交互时代，全天候、全场景的智慧出行与网联服务成为核心驱动力。这一阶段的核心特征是路侧基础设施的主动数字化转型，使道路具备与车辆毫秒级交互的能力。
1.2 道路智能化分级对标志标线的协同要求
与国际自动驾驶学会（SAE）制定的L0至L5级自动驾驶分级并行，道路基础设施的智能化等级也被划分为I0至I5级：
* I0/I1级：传统的纯物理标识与基础电气化标志标线；
* I2/I3级：引入数字化网联标志标线，具备初步的信息数字化发布与传输能力；
* I3/I4/I5级：迈向高阶智能化，路侧要求标志标线系统具备高精度智能感知、边缘计算与泛在网联通信能力，实现“空间-时间”的全面数字化协同。
随着自动驾驶向L4/L5级演进，传统交通信号的“视认”方式暴露出根本性局限：一是视距范围外的危险信息无法提前传递；二是静态地图与实时现实路况之间存在持续的时间偏差；三是无法支持机器可读的结构化信息编码，难以与自动驾驶视觉感知及决策系统进行高冗余交互。因此，标志与标线必须打破过往相互独立的物理局限，走向数字化关联与同模态共享应用。
2. 数字化交通标志标线的概念内涵与空间关联机制
2.1 概念定义与系统架构
数字化交通标志标线系统是指采用数字化通信方式，将地理信息、交通规则信息、环境状态信息等内容传递给智能化、自动化车辆和云平台的智能化交通基础设施系统。它是符合车联网高阶场景要求的智能基础设施，由感知模块、路侧计算单元（SDCU）、多模态通信组件与标志标线物理本体四个核心子系统深度融合而成。
2.2 标志与标线的数字化关联共享与同模态应用
在传统交通工程中，标志（如悬挂在龙门架上的指路、限速牌或分流告示）与标线（如路面涂刷的车道分界线）在空间上是分离的，在信息传达上是单向且互不感和固化的。而在数字化车路协同体系中，标志与标线实现了“同模态”应用，其关联机制表现在三个核心维度：
2.2.1 空间连续性共享（垂直与水平的视觉/数字互补）：数字化交通标志负责远端、宏观的交通规则与事件宣告（垂直面视认）；数字化交通标线（智慧路标）则负责近端、微观的车道级轨迹引导（水平面视认）。两者通过路侧边缘计算单元实现空间坐标与发布时序的毫秒级同步。
2.2.2 信息统一编码模态：无论是标志显示的内容（如可变车道、路段通行状态）还是标线的呈现形态（如车道线变色、连续闪烁频率），在数字空间中均被转化为同一套结构化数据字典（如符合
NB-IoT 或 C-V2X 协议的标准流），面向自动驾驶车辆（通信发布）和人类驾驶员（视觉发布）输出完全一致的数字化语义。
2.2.3 状态融合自检控制闭环：当数字化标志因动态管控（如车道功能切换）调整显示状态时，作为数字化标线的智慧路标系统将同步调整显示模式并进行状态自检，反之亦然。两者共享同一路侧计算节点或云控平台，形成强耦合的时空协同控制闭环。
2.3 数字化标志标线承载的三类核心数据维度
数字化标志标线系统突破了传统物理媒介的单向限制，深度承载并共享着以下三类核心结构化数据：
2.3.1 地理信息（Static Spatial Data）：道路静态几何与空间拓扑数据。包含道路线性、车道属性、交叉口渠化、高精度地图基准等。
2.3.2交通规则信息（Dynamic Regulatory Data）：动态变化的交通管制与通行约束。包含实时限速、车道管控（如变道允许/禁止）、通行方向变更（如信控交叉口的可变导向车道切换）、自适应信号相位状态等。
2.3.3环境状态信息（Real-time Environmental Data）：实时路况事件与多维气象环境数据。包含路段级行程时间、局部拥堵排队长度、施工封闭，以及雨、雾、雪、冰等实时气象数据。
3. 基于“智能网联三级控制”的空间同模态协同响应链路
为了清晰展现数字化交通标志与标线在“同模态”下的协同作业模式，引入智能网联三级交通信号诱导控制系统架构。该架构将区域路径诱导、动态车道功能管理、自适应交通信号控制三大功能集成于统一平台。
系统依据车辆进入交叉口的时空顺序，展开深度耦合的闭环联动：
3.1 第一级控制：路段通行状况提示诱导（车辆行驶至离停车线上游50～100 米处）
提取互联网与本地检测器全样本数据，实时以颜色编码（红/黄/绿）显示下游路段状态与动态行程时间。促使驾驶员与网联汽车在远端主动改变路径选择，均衡路网负荷。
3.2 第二级控制：可变导向车道功能管理（车辆到达交叉口停车线）
当检测到转向流量严重不均衡、排队长度或延误超过阈值时触发切换。
3.2.1垂直面：可变导向车道标志动态切换文字/符号（如直行变左转）；
3.2.2水平面：数字化标线（智慧路标）同步由常亮变更为定向指示/色彩变幻，强效重构车道边界。
3.3第三级控制：自适应交通信号控制（交通信号控制机 – 时间维度同步重构）
与第二级车道功能切换同步联动，将车道空间配置直接纳入信号配时计算的输入参数（打破传统仅优化时间变量的瓶颈）。基于韦伯斯特模型以最小化延误和排队为目标，重新计算信号配时方案，调整绿信比并切换放行方案（如对称放行、单进口放行或搭接式放行）。
3.3.1 典型场景一：转向潮汐流量突增的闭环控制链路
本地检测器与云端导航平台全样本数据实时监测到某信控交叉口左转流量急剧增加，左转排队长度超过设定切换阈值。
（1） 第一级响应：交叉口上游的路段通行状况提示诱导标志立刻将该下游路段的状态由绿色（畅通）切换为黄色（繁忙）或红色（拥堵），向远端车辆发布诱导信息，主动引导后续车辆分流。
（2）第二级响应：位于停车线上游50～100米处的可变车道功能标志激活，将原直行/左转共用道切换为专用左转道。与此同时，嵌入该车道两侧的智慧路标集群（数字化标线）接收到RSU下发的控制指令，其显示模态同步变更，通过光电色彩或闪烁频率的变化，在水平层面上强效重构车道边界。
（3）第三级响应：交通信号控制机与车道功能切换同步联动，自动调用韦伯斯特模型重新计算信号配时方案，调整绿信比并灵活切换放行方案，实现时间与空间维度的综合协同优化。
3.3.2 典型场景二：突发恶劣气象条件（团雾/低能见度）响应链路
在高速路段或交叉口突发团雾、暴雨导致视认距离骤降时，路侧气象传感器将环境状态信息上报至云端或路侧计算单元。
（1）标志端响应：数字化标志（如指路标志、车道标志）基于环境光感与气象数据动态调节背光亮度（平均背光亮度 >= 300 cd/m²），延伸视认距离，确保在恶劣天气下的可读性。
（2）标线端响应：埋设于地面的智慧路标集群启动同步闪烁（频率选择 (30±5) 次/min，占空比 1:1.5）。白天发向发光强度 >= 5000 mcd 的超高亮LED光束穿透迷雾，在水平路面上勾勒出极为清晰密集的“引导灯线”，防止车辆偏离车道，显著提升道路安全。
4.硬件实现路径与关键技术指标
数字化交通标志标线的落地，依赖于高可靠性的光电硬件、低功耗泛在通信以及精细化的制造工艺。

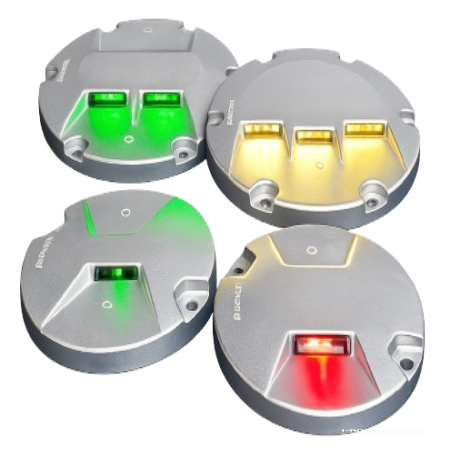

4.1 数字化交通标线核心载体：智慧路标
智慧路标是路面标线数字化的最小物联与控制单元。现代智慧路标可以演变为高度集成的路侧边缘单元。
4.1.1 系统组成与功能架构
一颗标准的智能网联型智慧路标包含以下核心模块：
（1）定位与处理模块：内置高精度定位芯片与低功耗微处理器，支持空间坐标感知与本地逻辑执行；
（2）双向LED显示模块：支持红、黄、绿、白等多色显示，LED灯珠采用双向布置并支持按车道或编组单独动态控制，可实现闪烁、常亮或关闭；
（3）环境感知阵列：集成车流、光敏、温度与振动传感器，实现路面全息状态的分布式采集与状态自检测；
（4）供电系统：支持有源供电（DC 12V/24V/36V）与离网式微型太阳能光伏储能（连续工作时间不少于24*7）协同供电。
4.1.2 前沿“信能同传”无线技术架构
为了解决大规模路面开槽与线缆铺设对道路结构的破坏，前沿技术引入信能同传智慧路标架构。其
LED指示灯与传感器阵列由内部信号处理及收发模块统一管理，通过高速无线天线与路侧RSU保持实时数据交互。与此同时，系统引入射频能量接收天线与射频整流模块，能够无线捕获并转换RSU或周围环境广播的射频能量（RF Energy）为直流电，为数据收发模块提供持续的电能补偿。
4.1.3 基于LoRa的广域低功耗组网控制
在诸如长隧道、大弯道或大范围车道级动态管控场景中，基于
LoRa（远距离低功耗无线技术）的智能控制方案具备显著优势。LoRa网络传输距离可达数公里，且功耗极低。通过LoRa数据传输单元，路侧网关或信号控制机可对路面路标实施灵活的自由编组、编队控制，实现与C-V2X/4G/5G高带宽方案的完美互补。
4.1.4 传统发光路标的缺陷
相较于上述集成多模态通信与高抗压特性的网联型路标，早期应用的发光路标存在明显的局限性：一是通信距离通常<= 100m，抗干扰能力弱，无法在大范围高速路段实施集群可靠组网；二是其机械强度不足，在车辆长期高强度的反复碾压下，极易发生物理断裂与失效。
4.2 数字化交通标志核心载体：主动发光面板显示标志
数字化交通标志的物理表现主要依托于内部配置
LED光源的主动发光面板显示标志。光线从面板后方定向投射，通过特殊透光材料展现出极高的色彩对比度。
4.2.1 技术分类
（1）全透式背光交通标志（Full-face Backlit）：图形、文字、符号及背景颜色全部具备透光主动发光能力，整幅牌面发光高度均匀；
（2）半透式背光交通标志（Partial-face Backlit）：仅针对文字笔画、核心图形符号、外边框等关键信息单元进行背光透光发光，背景部分不发光，能耗更低。
4.2.2 核心材料与工艺性能
（1）结构：2.0版立体模块式发光单元设计，单个或单条文字、图形的发光体嵌入式设计，由多个不同模块无疑拼装组合信息内容，信息单元和集成电路一体化模块，每个模块执行特定功能，模块间通过接口交互，同时具有极轻的自重与极强的抗风载能力。
（2）框架、连接、紧固均采用模具成型，一张图输出到底实现雕刻、刻字、焊接的标准化，50%自动化加工半成品 + 80%自动化组装输出成品。
5. 关键问题讨论：动静态信息冲突与解耦路径
在智能网联控制与车路协同系统的实际落地中，数字化标线与标志面临的最核心矛盾在于：当可变车道标志或智慧路标因动态管控改变了车道功能或通行规则时，如何处理其与地面既有物理静态标线（如传统常设热熔标线）及静态标志之间的信息冲突？
5.1 该矛盾具体交织在三个深层维度：
5.1.1法律与责任认定层面：现行交通安全法律法规多以物理热熔标线或静态金属板标志作为唯一的法定执法依据。数字化动态标志标线在法律层面缺乏明确的优先级授权，一旦因动静态冲突导致车辆剐蹭或碰撞，事故责任认定难以厘清。
5.1.2人类行为学与认知混淆层面：对于传统人工驾驶而言，如果水平面行车方向向的智慧路标在黄昏或恶劣天气下指示为左转（动态切换状态），而地面原本的白色热熔直行标线依旧清晰可见，驾驶员将面对相互矛盾的视觉流。这种认知失调会产生严重的决策犹豫，反应时间被成倍拉长，极易诱发追尾事故。
5.1.3自动驾驶感知多源冲突层面：自动驾驶汽车（CAV）的视觉感知系统在面对物理涂料形态与数字主动发光形态不一致时，会在车载计算机内部触发底层置信度冲突（Confidence Conflict），严重时会导致系统频繁“降级”或做出紧急刹车等误动作。
5.2 系统性解耦与解决路径：
.为了攻克这一行业瓶颈，必须从工程、技术和法规三个层面协同推进解耦方案：
5.2.1研发“可编程定向光学隐藏与遮蔽技术”：提高路面智慧路标及垂直标志的主动发光能量密度与定向光学角分布。在激活状态下，利用高亮度的光电能量在视觉上完全压制、覆盖背后的静态物理涂料或反射膜，使人类眼睛和车载摄像头在特定视角下仅能捕捉到动态数字信号，淡化静态背景。
5.2.2云-路-车多源数据融合与置信度校正：依托“云端+路侧+车载”协同架构。当车道功能切换时，路侧RSU不仅改变物理显示，同时将更新后的车道功能（空间变量）和信号配时数据转化为结构化V2X消息。车载决策系统在算法底层将V2X数字信号的置信度权重调至最高，从而彻底屏蔽物理标线对自动驾驶汽车的干扰。
5.2.3数字空间优先级解耦（数字化立法）：在智能网联汽车示范区先行开展试点。通过立法形式明确：“在特定时段、特定信控交叉口或突发事件下，数字动态可变信息（包括数字化标志、智慧路标及信号联动状态）具有超越静态物理设施的绝对最高法律优先级”。从法律和算法源头双重解决冲突问题。
6. 展望：数字化交通标志标线的未来图景
6.1 全球标准化与规范化建设的深化
数字标志标线走向规模化、商业化部署的首要前提是标准先行。未来需重点推进两大维度的标准化工作：一是信息编码规则的统一，必须制定面向全球网联汽车的统一标志标线数字数据字典，使其无缝融入
SAE J2735、ISO 或 ETSI 标准协议中；二是通信与物理指标的量化规范，明确界定在 5G-NR V2X、LoRa 等多模态通信制式下，标志标线集群控制的毫秒级时延受控。
6.2 全场景智能应用图谱的全面落地
数字化标志标线打破了传统物理设施的被动属性，其动态可编程、时空协同共享的特性将在智能化场景中释放红利：
6.2.1智慧公路施工区与事故区动态车道管理：标志与标线同步联动，提前面向远端和近端实施车道级的渐变段引导与安全强隔离；
6.2.2极端恶劣天气下的全天候主动护航：针对高速公路频繁发生的团雾、强降雨、路面黑冰等，标志标线系统自适应调整亮度和闪烁矩阵，为车辆提供超视距的“透雾灯线”与动态限速指引；
6.2.3城市快速路潮汐车道与精细化流量调度：依靠云控平台指令，在几毫秒内一键切换整条车道的水平标线颜色与垂直分流标志，实现物理车道资源在时空上的极限压榨与动态自适应分配。
6.3 深度融入“车-路-云”三层协同架构
未来的数字化交通标志标线将彻底告别孤立的物理形态，进化为智慧交通感知与控制网络的最末梢网联节点：
6.3.1云控平台（Cloud）：负责全局宏观交通流的策略计算、大数据治理以及跨区域、长距离的远端分流策略协同；
6.3.2路侧边缘（Edge）：路侧计算单元（SDCU）汇聚雷达、视频等多源感知数据，本地快速评估风险，下达指令使垂直的主动发光标志与水平的智慧路标在时空上完美同步切换呈现状态；
6.3.3车载终端（Vehicle）：人类驾驶员通过高亮度对比度、本能视野范围内的视觉照明获得即时指引；自动驾驶汽车（CAV）则通过 OBU 直接摄取数字化编码规则，融入运动规划决策控制中。
6.4 从辅助驾驶信息补充向自动驾驶全栈支撑跨越
随着智能化公路基础设施等级向高阶的
I4/I5 级稳步跨越，数字化交通标志标线传出的结构化、高冗余数字编码信息，将从当前的“辅助视觉信息补充”逐步升级为自动驾驶感知系统的核心基础设施级输入源（Infrastructure as a Sensor）。它与车载的高精度地图（HD Map）、LiDAR 及摄像头视觉形成深度的异构冗余融合。这种源自路侧基础设施的“数字确定性”，能够从根本上攻克车载视觉传感器在恶劣气象、强反光 glare、大车物理遮挡或大拐弯视角盲区时的物理瓶颈。
6.5 绿色、可持续与零能耗演进方向
在
“全球双碳”与可持续发展的宏观背景下，基础设施的长期运营能耗是规模化推广必须直面的一大考量。数字化交通标志标线的“绿色自给性”将迎来突破。通过深度研发并融合外场射频能量采集、长寿命宽温固态/钠离子电池技术、高效率微型光伏面板，乃至路面压电与振动发电技术，未来有望实现大规模分布式路标与标志组件全寿命周期的近零外部能耗（Zero-Net-Energy）。此外，基于先进低功耗 LED 芯片设计与智能自适应亮度调节机制，系统不仅能有效避免光污染，更能将整体系统功耗压制在极低水平。
结语：
数字化交通标志标线是交通基础设施从传统的
“物理承载媒介”向现代化“数字网络节点”跨越的核心支撑，也是车路协同与高阶自动驾驶全栈工程化落地的关键纽带。当前，该领域正处于标准规范拟定、复杂场景演练与突破动静态信息冲突的关键工程窗口期。通过法律法规、光电材料、无线通信与边缘算法等多维度的全球化协同推进，数字化标志标线系统必将完美进化为智慧路网的“神经末梢”，为全人类勾勒出更安全、更高效、更绿色的出行未来。
