第一部分—产品说明

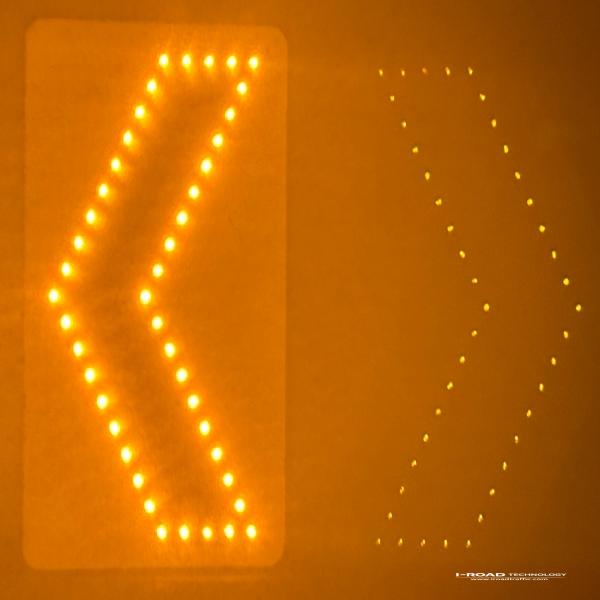

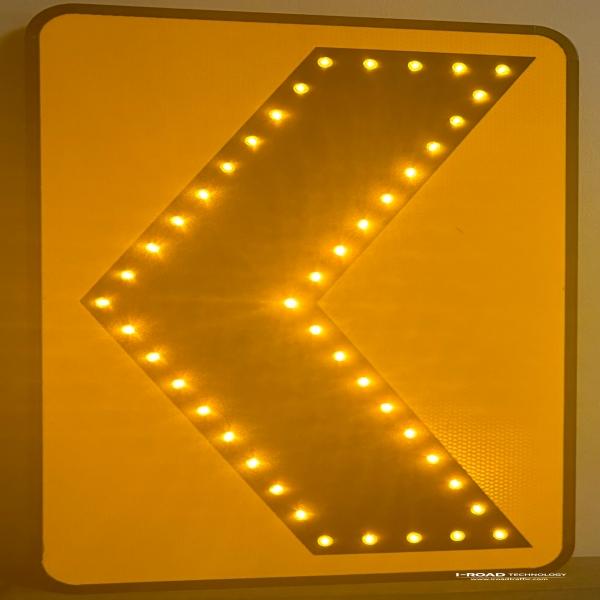

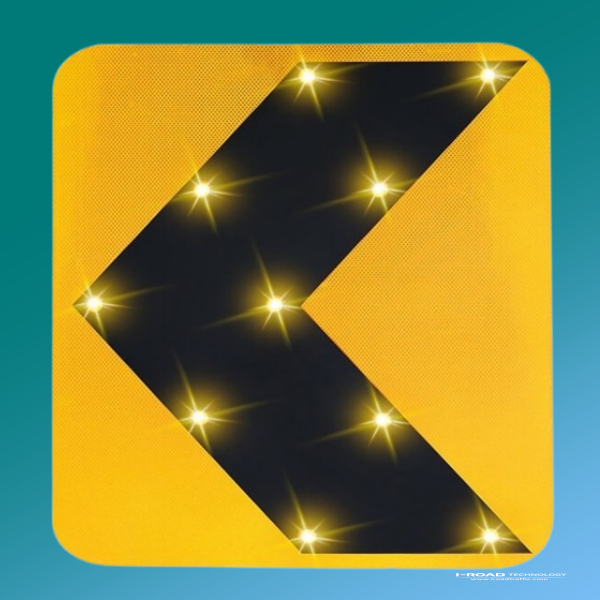

在逆反射标志板内直接嵌入LED，以均匀、对称的间距形成箭头或边框主动发光效果。LED孔位采用CNC激光加工，每颗LED配置独立电阻、绝缘套及双卡扣菲涅尔光学透镜，以提高光学一致性和装配精度。断电后逆反射标志面仍可继续工作，并可配置多标志同步闪烁和太阳能供电。
核心功能与应用
- 在逆反射标志板内嵌LED，实现主动发光并保留失电逆反射保障
- LED按均匀对称间距布置，箭头或边框可选黄、红、白色
- CNC激光精密开孔，位置一致性高
- 单颗LED采用独立电阻、绝缘套和双卡扣菲涅尔光学透镜

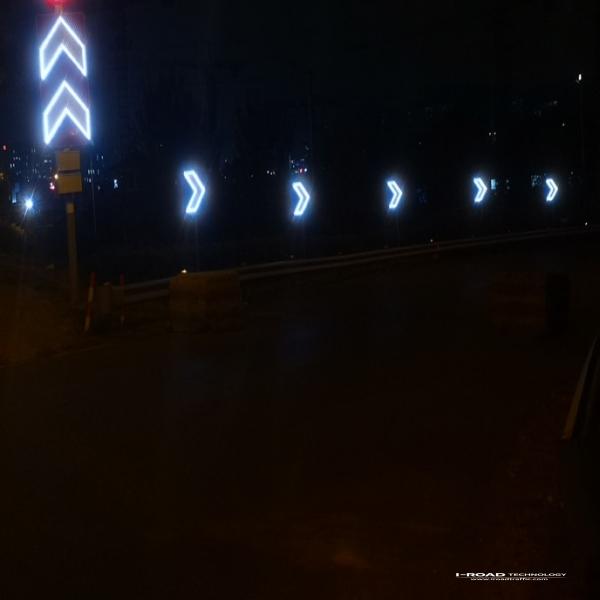

- 动态可视距离≥200 m，100 m内清晰辨读
- 可选同一路段多标志同步闪烁

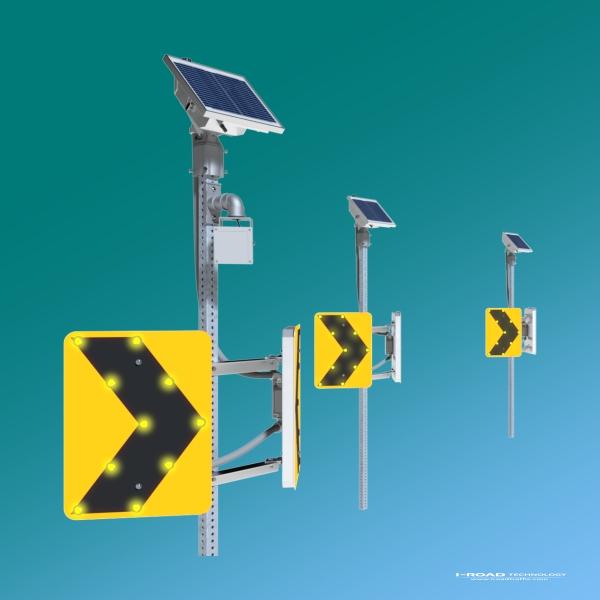

- 可选太阳能供电，连续离网工作≥168 h
- LED额定寿命≥100,000 h（L70），MTBF≥20,000 h
- IP65防护并配置浪涌保护
- 标准尺寸18×24″至36×48″，支持定制
第二部分—技术规格
| 参数 | 规格/数值 | 依据/说明 |
|---|---|---|
| 显示方式 | LED嵌入逆反射标志板 箭头或边框图形主动发光 | LED间距均匀、对称 图形/边框颜色: 黄色、红色或白色 |
| 可视距离 (晴朗夜间) | 动态可视距离: ≥ 200 m 静态可视距离: ≥ 250 m 清晰辨读距离: 以内 100 m | |
| 失电被动反光保障模式 | 断电后自动恢复为被动逆反射标志 | Panel inc或p或ates 逆反射膜 — 断电时仍保持被动反光功能 |
| 工作温度等级 | A级: -20°C to +55°C B级: -40°C to +50°C C级: -55°C to +45°C | 参照 IEC 60068 |
| 逆反射膜 | ≥ IV类 逆反射膜 system Selectable grade LED mounting holes: CNC laser-drilled Precise, unif或m a每tures with zero offset | ASTM D4956 （美国） |
| LED光学结构 | Per LED: 独立电阻 + 绝缘套 + 双卡扣菲涅尔光学透镜 + 主动像素视觉融合技术 | Manufactured with industrial auto brightness-testing 和 soldering equipment 额定寿命: ≥ 100,000 小时 (L70) under st和ard o每ating conditions |
| 亮度等级 | 8级，自动调节 Auto on / off luminous elements | 根据环境光强自动调节 |
| 市电/直流供电 | DC 12 V / 24 V 标准配置: DC 12 V / 1 A | 可选内置或外置驱动电源 (specify at 或der) |
| 太阳能供电 (可选) | 多晶硅太阳能板+蓄电池 最短离网连续工作时间: ≥ 168 h | 电池可选: LFP (LiFePO₄), NMC / LMO lithium, VRLA gel, 或 sodium-ion Capacity sized from fully charged state |
| 同步闪烁模块 (可选) | 多标志同步闪烁 + 定位通信 | F或 co或dinated flashing across multiple signs on the same curve section |
| 防护等级 | IP65 | IEC 60529 |
| 浪涌/防雷保护 | 4 kV / 2 kA | 含漏电保护装置 |
| 箱体材料 | 铝合金 或 不锈钢 enclosure | |
| 单位重量 (每套) | 3–10 kg / 套 | |
| 平均无故障时间（MTBF） | ≥ 20,000 h | 平均无故障时间 |
| 设计使用寿命 | ≥ 7 年 (整机) | 不含易耗部件 如LED模块; refer to LED service life above |
| 标准尺寸 | 18×24″ / 24×30″ / 30×36″ / 36×48″ | 支持定制尺寸和配置 |
第三部分—定制与项目配置
本产品支持依据项目工程图纸、道路条件、交通管理要求及适用标准进行定制。尺寸、图文布局、供电方式、通信方式、控制逻辑及相关系统配置可在设计阶段确认；如项目涉及特定认证、功耗、太阳能系统容量或平台接口要求，可在订货及技术确认阶段进一步确定。
